ímã de geofone

ímã de geofone

A demanda por precisão e qualidade de aquisição de dados sísmicos está aumentando à medida que a tecnologia de exploração geofísica avança. Banda larga, alta fidelidade, alta relação sinal-ruído e dados altamente dinâmicos são necessários para identificar reservatórios litológicos, fluidos e fraturados, o que melhora a localização, as características, a conectividade e, finalmente, a recuperação de petróleo do reservatório. Um geofone é um sensor profissional que converte a vibração mecânica da superfície em um sinal elétrico, ou um conversor eletromecânico que converte energia mecânica em energia elétrica. É um componente crítico de todo o processo de aquisição de dados sísmicos. De acordo com seus princípios de operação, os geofones são classificados como indução eletromagnética, cerâmica piezoelétrica, MEMS e fibra óptica. O tipo mais comum é a indução elétrica, sendo o geofone de bobina móvel o mais representativo.

Estrutura básica e princípio de funcionamento

Os geofones são classificados em dois tipos: sistemas de vibração e sistemas de circuitos magnéticos. A casca é feita de ferro macio em forma de cilindro e a seção intermediária abriga um sistema de circuito magnético. O sistema de circuito magnético consiste em um ímã e duas sapatas polares que estão presas ao invólucro. O espaço entre o invólucro de ferro macio e o ímã do geofone é ocupado por um sistema de vibração, que consiste em uma bobina, suporte de bobina e molas, que juntos formam um corpo de inércia. Insira o geofone verticalmente na superfície, e o geofone irá acoplar com a terra através do cone da cauda da concha. A vibração da superfície causará um movimento relativo entre o corpo de inércia e o invólucro, resultando em um movimento relativo da bobina no campo magnético e um sinal de corrente de saída correspondente ao período de vibração. A estrutura dos estratos subterrâneos será indicada após o processamento do sinal.

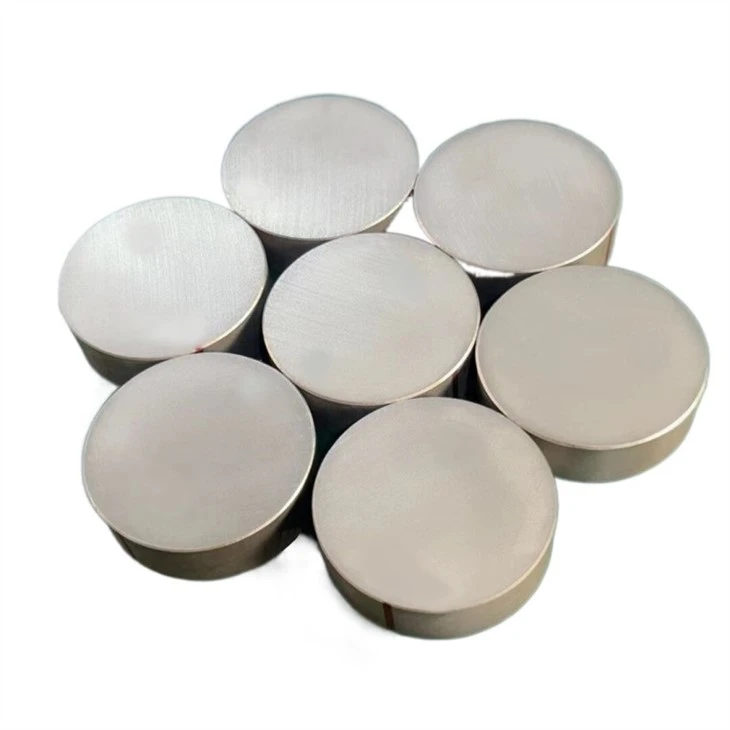

Sobre o ímã do geofone

O imã do geofone, como componente central do produto, influencia não apenas os principais índices e parâmetros do geofone, mas também seu custo. Diferentes tipos de ímãs permanentes fornecerão diferentes recursos de geofone. Somente os parâmetros do ímã determinam o fluxo do entreferro. O efeito secundário magnético, a temperatura, a interferência eletromagnética e a vibração influenciarão o fluxo do entreferro, fazendo com que os parâmetros do geofone mudem. Embora ímãs de AlNiCo, ímãs de samário cobalto sinterizado e ímãs de neodímio sinterizado tenham sido usados ​​em geofones, os ímãs fundidos de AlNiCo ainda são considerados a melhor escolha de ímã de geofone devido à sua alta precisão, estabilidade e baixo custo. Também deve ser notado que esses ímãs têm uma tolerância de dimensão muito restrita.
